电子线束的定义、组成、材料详解,电子线束材料的选择

时间:2020-09-11 13:52 作者:tianhe 点击:

近很多客户都在搜索电子线束,利路通连接器厂家对此类知识做了一些总结。线束(circuit group)为一定负载源组提供服务设备的总体,比如说交换装置、控制系统、中继线路等。话务理论的基本研究内容是研究话务量、呼损和线束容量三者之间的关系,因此、线束是话务理论中一个重要的基本概念。本文主要讲解线束的定义、线束的组成、线束的材料、线束材料的选择:

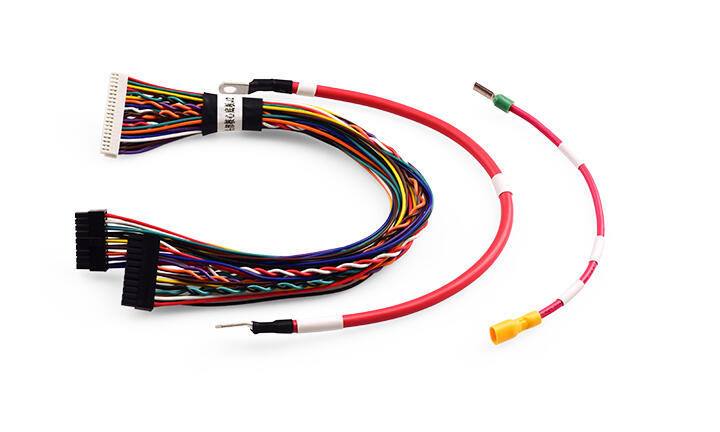

电子线束的定义、组成、材料详解,电子线束材料的选择



一、线束的定义

 在两个或多个孤立不通的电子电路之间架起沟通的桥梁,从而能够使电流流通,实现各种电子元器件的各项功能,它是各种电器和电子设备中不可缺少的一种部件。

二、线束的组成

 1、信号线束:则需要注塑成型。

 2、普通线束的组成部分是:端子,塑件,电线。

 3、复杂的线束的组成则还要追加:扎带,套管,标贴,胶带,护套等。

三、线束的材料

 以汽车线束对材料的要求为例:包括其电气性能、材料散发性、耐温性等等,都比一般的线束要求要高,因为汽车线束涉及到人身安全,所以在材料安全方面的要求更为严格。以下6点是在汽车线束方面对线束材料的要求;

 1.弱信号传感器要用屏蔽导线。

 2.自动变速器上的导线使用的是耐液压油、耐高温、温度稳定性好的导线。

 3.行李厢盖上的线束的导线要在低温下保持其弹性,所以要选用冷弹性导线保证其正常工作。

 4.ABS线束总成使用的耐150-200℃高温、外保护绝缘层硬、耐磨、但线芯要大于133根的绞合导线。

 5.动力线如起动机交流发电机输出线蓄电池线所用的导线为能承受大电流绝缘层散热性能好、电压降低的特殊导线。

 6.发动机周围环境温度高,腐蚀性气体和液体也较多,因此,发动机线束的导线一定要使用耐高温、耐油、耐振动、耐摩擦导线。

四、线束材料的选择

 线束材料的好坏,直接影响到线束的质量,线束材料的选择,关系到线束的质量和使用寿命。所以在线束产品的选择上,一定不要贪图便宜,便宜的线束产品采用的也许就是劣质的线束材料。

 那如何分辨线束质量的好坏呢?了解了线束的材料就明白了。以下4点是线束选材的资料,线束一般由导线、绝缘护套、接线端子以及包扎材料组成,只要了解了这些材料,您就能轻易分辨线束的好坏。

 1.线束导线材料的选择:根据使用环境的不同,选择相应的导线材料。

 2.绝缘护套材料的选择:护套材质(塑料件)常用的材质主要有PA6、PA66、ABS、PBT、pp等。可根据实际情况在塑料中添加阻燃或增强材料,以达到增强或阻燃的目的,如添加玻璃纤维增强等。

 3.接线端子材料的选择:端子材质(铜件)用的铜主要是黄铜和青铜(黄铜的硬度比青铜的硬度稍低),其中黄铜占的比重较大。另外,可根据不同的需求选择不同的镀层。

 4.包扎材料的选择:线束包扎起到耐磨、阻燃、防腐蚀、防止干扰、降低噪声、美化外观的作用,一般根据工作环境和空间大小来选择包扎材料。在包扎材料的选择上通常有胶带、波纹管、PVC管等。
